Как правильно рассчитать тетиву: чертежи со схемами и примеры расчётов

Для того чтобы украсить свой дом лестничной конструкцией, для начала нужно определить её высоту, количество и габариты ступеней

Оптимальная длина изготавливаемой своими руками тетивы разнообразна и варьируется в зависимости от конструкционных характеристик возводимой лестницы, включая высоту, число маршей, показатели угла наклона и общее количество ступенек. Для объекта из древесины минимальная ширина и толщина используемой доски должна составлять 300 и 50 мм соответственно при длине от 150 до 600 см.

Стандартная формула расчёта включает следующие данные:

• длина шага — 600–650 мм;
• угол уклона лестничного марша в пределах 30–40о;
• минимальная глубина ступени — 280–300 мм;
• оптимальные показатели высоты ступеней — 150–200 мм.

На самом первом этапе проведения самостоятельных расчётов нужно определиться с высотой конструкции, замерив расстояние от поверхности пола на нижнем этаже до аналогичной конструкции верхнего этажа.

Пример расчёта:

1. К высоте возводимой конструкции 250 см прибавляем толщину межэтажного перекрытия и напольного покрытия 35 см, получаем длину 285 см.
2. Выбираем среднее значение высоты подступенников (вертикальные элементы лестницы) — 17 см (можно выбрать из диапазона 15–20 см).
3. Чтобы высчитать количество ступеней, делим высоту лестницы на высоту подступенников 285/17=16,76 шт. Округляем до 17 шт.

Специалисты рекомендуют изготавливать нечётное количество ступеней, сделав более низким самый первый элемент подъёма. Длину возводимой лестничной конструкции следует рассчитать посредством перемножения глубины и количества ступеней.

Существует несколько вариантов крепления ступеней к тетиве

При количестве ступеней 17–18 штук и оптимальной глубине ступени 30 см стандартная длина будет составлять 510–540 см. В таком случае предпочтение следует отдавать двухмаршевому типу лестницы с поворотом 180о.

Закрепляем стойки

Схема крепления ступеней.

Крепление к тетиве стоек возможно с использованием шпилек. Берут инструменты:

• пилу торцевую;
• дрель.

Материалы:

• тетива;
• стойки для перил;
• шпильки оцинкованные стандартные (резьба М6);
• клей (ПВА).

Выполняют поэтапно:

1. Отмечают места для установки перильных стоек.
2. Стойки снизу срезают пилой под углом (угол наклона балки).
3. Снизу, в торцах стоек, сверлятся отверстия (на 80 мм вглубь, сверло диаметром 12 мм).
4. Шпильки садят на клей и вставляют их в отверстия, оставляя концы около 7 см.
5. В тетиве делают отверстия сверлом диаметром 14 мм на глубину 100 мм.
6. Балясины шпильками вставляют в эти отверстия, закрепляя сначала крайние столбики, затем остальные.

Особенности

Сложность изготовления тетивы лестницы в ее больших размерах и необходимости точных расчетов, ведь лестница должна быть, прежде всего, безопасной и комфортной в дальнейшем использовании. При расчетах параметров лестничной тетивы учитывается многое: длина и уклон будущего лестничного марша, глубина ступеней, их количество, крепеж будущей лестницы наверху и внизу.

Если позволяет размер помещения, то можно сделать длинную лестницу. Если же пространство ограничено, то лучше остановить выбор на конструкции, состоящей из двух маршей, также возможно увеличить угол наклона

Но обратите внимание, что комфортным считается уклон 30—40 градусов

Если уклон сделать больше, то лестница получится крутая и неудобная в эксплуатации. К тому же такой уклон увеличивает риск падения человека. Даже уклон в диапазоне 40—45 градусов уже будет неудобен для пожилых людей и маленьких детей. Такой уклон допускается использовать, но только на очень коротких лестницах в случае острой необходимости (также допустимо для вспомогательных лестниц, например, в подвал или на чердак).

Инструкция по изготовлению

Перед началом работ необходимо произвести расчёты и подготовить требующийся материал. Далее производят разметку. После чего можно приступать к изготовлению.

Работа будет проходить с помощью следующих инструментов:

• линеек, строительного уровня;
• электролобзика;
• ручного фрезерного станка;
• дрели;
• молотка с резиновым наконечником.

Пазы вырезают после нанесения разметки с помощью ручного фрезерного станка. Эти работы подготовят тетиву лестницы для установки ступеней.

Далее работы делятся на три варианта в зависимости от типа крепления. Делают либо закрытый вырез, либо открытый паз. Есть вариант установки опорных соединений.

Крепление ступеней при помощи бруска

После этого производят установку конструкции. Тетива лестницы будет примыкать к двум поверхностям — лестничной площадке первого этажа и потолочному перекрытию или половине второго этажа.

Максимальная нагрузка в конструкции лестницы приходится на нижнюю опору. В месте верхнего опирания существует нагрузка вертикального типа, если есть горизонтальный опор на площадку.

Крепление тетивы может производиться у стены. В этом случае необходимо произвести тщательный замер балки и отпилить верх и низ, где проходит опор на пол и поперечную балку проёма.

Опорный брусок: установка

Чаще всего используют конструкцию, имеющую врезные ступени. Пазы в опорной доске делают двухсантиметровыми

При этом важно, чтобы все они были одинаковыми и ровными – это поможет избежать «хождения» ступени. Лучше всего использовать шаблон для ровной разметки расстояния

Для его изготовления подойдёт фанера, к которой прибивают планки с отступом 5 см. от каждого угла.

Нарезка пазов может производиться вручную, но лучше вырезать отверстия с помощью фрезерной ручной машины, используя трафарет.

Изготовка трафарета:

• Прибивается пара брусков таким образом, чтобы они были параллельны кромке тетивы. Необходимо сохранять между ними расстояние, равное ширине тетивы.
• Размещают трафарет для того, чтобы нарисовать опорную линию, совпадающую с балочной.
• Трафарет для ступеней кладётся на шаблон под фрезеровку.
• Совмещают линии опор.
• Рисуют линии, соответствующие сторонам проступи.
• Трафарет для ступени придвигают к проступной линии, обводя маркером получившуюся разметку.

После этого переходят к прорезанию отверстий. Для этого подойдёт лобзик или дрель. С их помощью необходимо проделать отверстия размером чуть большим, чем нужно. После этого тетивы кладутся на козлы, и с помощью трафарета наносится разметка. Отверстие диаметром 15 или 20 мм. выпиливают с помощью фрезерного станка. В углах проходят долотом.

Монтаж производят в следующем порядке:

• Собирается марш, который кладут на бок таким образом, чтобы пристенная тетива размещалась снизу. После этого проводят линию с внутренней стороны подступенка и верхней ступени.
• Далее прочерчивают линию, соединяющую заднюю кромку фризовой проступи до уровня плинтуса. Зачастую эта линия имеет длину 7,5 см.
• Теперь необходимо снять верхний подступенок. Тетиву отпиливают по направляющим.
• Нижнюю часть балки отпиливают параллельно линии пола.
• Перед установкой делают выемку, размещённую на верхней опорной стойке. Эта выемка используется для насаживания стойки на верхнее перекрытие. Выемку делают при монтаже готового марша.

Расчет положения марша

• Крепится тетива к обоим опорным стойкам с помощью шпунтов в специальные заранее сделанные пазы.
• Чтобы увеличить надёжность крепления лестницы, необходимо закрепить марш к балкам. Это делают с помощью шурупов через опорные стойки. К стене крепление производится через тетиву.

Крепление тетивы к полу может производиться двумя способами:

• Установка опорной стойки производится в заранее подготовленное отверстие в стяжке пола.
• Установка опорной стойки производится с помощью стальных анкеров. Этот вариант наиболее прост для реализации.

Источник

Как правильно разметить и закрепить тетиву лестницы

Чтобы не допустить перекашивания конструкции, особое внимание следует уделять точности разметки пазов. Перед тем как разметить тетиву лестницы, подготовьте шаблон, практически аналогичный шаблону для косоуров, сделанным из листа фанеры. Единственное отличие заключается в том, что деревянные планки в этом случае необходимо прибивать, соблюдая отступ в 50 мм. В противном случае тетива будет прорезана до самой кромки доски, и она станет, таким образом, косоуром. Отступ может составлять 40, 30 или 20 мм. В процессе разметки необходимо обратить внимание на то, что тетивы представляют собой не одинаковые элементы, а являются зеркальным отображением друг друга.

Правильная разметка проступей и подступенков осуществляется перемещением шаблона вдоль кромки тетивы. Для этого вдоль длинной кромки тетивы наносят опорную линию на расстоянии от кромки доски 50 мм (или на выбранном расстоянии). При перемещении шаблона по тетиве карандашом отмечается линия ступеней, вершины которой должны лежать на опорной линии тетивы. На концах тетивы продленная линия разметки проступи будет соответствовать уровню пола, а с другой стороны перпендикуляр к вершине линии подступенка будет соответствовать уровню пола второго этажа или междуэтажной площадки. Эти концы иногда советуют сразу отпилить, но все-таки лучше примерить тетиву по месту. Вполне вероятно, что концы тетив будут использованы для врезки в перекрытия. Пазы для проступей можно сделать самостоятельно, применяя ручной инструмент, но желательно воспользоваться ручной фрезерной машиной.

Вне зависимости от материала изготовления тетивы (из цельной доски или модифицированной древесины) пазы под ступени необходимо выбирать наискосок к направлению волокон. Для выполнения качественного паза рекомендуется воспользоваться электроинструментом и фрезеровать тетивы по фанерному трафарету.

А как закрепить тетиву лестницы, которая, к примеру, состоит из 18 подъемов без промежуточных площадок для крепления проступей? Для этого используют натяжных 3-4 болта, проходящих сквозь обе тетивы. Непосредственно в проступь происходит монтаж и их укороченных вариантов.

Использование натяжных болтов в проступи — задача для профессионалов, но при соблюдении всех правил с ней по силам справиться и новичку.

Расчёт тетивы

Для расчёта используют формулу, которая зависит от длины шага. Существуют несколько правил для грамотного расчёта:

• Человеческий шаг имеет длину 63 сантиметра. Исходя из этого, оптимальное соотношение будет в формуле для расчёта: 2 высоты ступени + глубина ступени = 63±3 сантиметра.
• Наиболее комфортным уклоном лестницы считается 30-40 градусов.
• Оптимальный параметр глубины ступени — 28-30 сантиметров. В случае, когда тетива неспособна обеспечить требуемую глубину, ступень делают шире, компенсируя недостаток выступом.
• Оптимальный параметр высоты ступени — 15-20 сантиметров.

Что касается габаритов тетивы, то они будут зависеть от того, какую длину имеет будущий лестничный марш. При этом есть и стандартные размеры. Деревянная опорная балка шириной в 90 сантиметров должна иметь толщину не менее 4 сантиметров и ширину — 30 сантиметров. Подходящим уровнем для прореза пазов является 2-3 сантиметра.

Минимальная ширина балки будет равна 27,5 сантиметрам. Эта величина обусловлена необходимостью оставления полосы тетивы над и под ступеньками шириной не меньше 5 сантиметров.

При нанесении разметки на тетиву учитывают, что число ступеней фактически будет меньше расчётного. Это происходит, потому что последняя ступень лестницы является полом второго этажа. Для нанесения разметки на тетиву можно использовать линейку или уголок. Но в этом случае существует риск образования погрешности. Лучше всего подготовить специальный шаблон.

Ступени могут располагаться относительно тетивы следующими способами:

• Опорная линия отсутствует. Для такой тетивы пазы делают открытыми.
• С опорной линией. В этом случае врезки делают закрытыми.
• С опорной линией, но без врезок, а с использованием опорного крепления, накладок, уголков.

После того как готовы все детали лестницы, необходимо произвести их обработку антисептиками и пропитать грунтовкой.

Изготовление трафарета для разметки тетивы лестницы

При изготовлении трафарета для разметки тетивы лестницы следует прибить два бруска к прямоугольному куску фанеры параллельно кромкам тетивы таким образом, чтобы расстояние между ними было равно ширине тетивы. Далее трафарет нужно положить на тетиву и начертить на нем опорную линию. Затем следует снять рейки с шаблона ступени и положить его на трафарет для пазов таким образом, чтобы опорные линии совпадали. Необходимо прочертить линии, которые будут соответствовать сторонам ступени. Проступь нужно расположить на трафарете к линии проступи и обвести ее. Если возникнет необходимость, можно расширить отверстие на расстояние, равное промежутку между фрезой и круглым фланцем фрезерной машины.

Для проступи с помощью дрели и лобзика нужно сделать в трафарете увеличенное отверстие. Тетиву следует положить на козлы и установить на ней трафарет. Затем линию первой проступи необходимо совместить с линией проступи трафарета и временно прибить трафарет к тетиве. После этого следует пройти тетиву фрезой на глубину 15-20 мм в несколько проходов. Когда работа будет окончена, рекомендуется обработать углы пазов долотом.

Непосредственно перед сборкой лестницы на тетивах торец ступени и паз следует промазать клеем. Существует большое количество разновидностей клеев для деревянных поверхностей. В данном случае подойдет практически любой, главное — внимательно прочитать инструкцию перед его применением.

При монтаже соединения на клиньях пазы тетивы следует расширить с уклоном к задней части, чтобы они приобрели трапециевидную форму.

Особенности проектирования

Если Вы посмотрите фото или видео материалы о том, как делается лестница своими руками, то сможете выделить несколько особенностей. Основная особенность, бросающаяся в глаза – многообразие конструкций. Это могут быть лестницы прямые или поворотные, много- или одномаршевые, с забежными ступеньками или с оборудованными площадками. Но в любом случае, для лестниц необходимо выделять немало места.

Ступеньки крепят к пазам, которые находятся на тетиве. Пазы располагаются на балке. Так как проступи не находятся на балке, спустя некоторое время могут начать издавать скрип или прогибаться. Если внимательно посмотреть фото, можно увидеть, из-за чего могут возникать неприятности.

Важно! Сделать установку своими руками ступеней в пазы намного труднее, чем провести укладку на косоуры. Это ведет к тому, что лестница будет дороже

Пошаговая инструкция с фото

При изготовлении лестницы своими руками самым сложным остаётся вопрос — как крепить ступени и делать их подгонку к тетиве лестницы

Технология самостоятельного изготовления и установки тетивы не слишком сложная, но требующая от строителя внимательности и соблюдения последовательности всех этапов.

Вам потребуется следующий набор инструментов:

• измерительные (линейка, рулетка, угольник, уровень строительный);
• лист фанеры;
• фрезерный станок;
• электролобзик;
• дрель или шуруповёрт;
• резиновая киянка (молоток с резиновой насадкой).

Как делать:

1. Подготовка тетивы под установку ступеней при помощи шаблона. На этом этапе необходимо определиться с вариантом крепления ступеней: крепление уголков или деревянных брусков для последующего прикручивания поверх проступи или вырезка паза для крепления ступеней (паз может быть открытым или закрытым).
2. Изготовление шаблона. Трафарет можно изготовить из листа фанеры: на один край нанесите размер подступенника, а на второй — ширину проступи. Соединяем полученные точки разметки, чтобы получить опорную линию, в 5 см от неё проводим вторую кромку параллельно. С обеих сторон трафарета нужно прибить две пластинки, при этом края должны совпасть с кромкой.
3. Для того чтобы вырезать пазы, перенесите отметки с шаблона на заготовку и обработайте древесину фрезером с насадкой нужного диаметра.
4. Крепление ступеней. Внутреннюю тетиву зафиксируйте на месте строительства лестницы и присоедините элементы ступеней. В конце прижмите их со второй стороны другой тетивой и плотно подбейте. Для надёжности можно использовать гвозди и клей.
5. Крепление тетивы к полу. Это можно сделать двумя способами: установить опорную стойку в заранее подготовленное отверстие в стяжке пола или использовать для крепления опорной стойки специальные стальные анкеры.

Видео: черновая сборка одномаршевой лестницы на тетивах

Лестницы на тетиве достаточно часто монтируются внутри многоуровневых квартир и частных домовладениях. Такой вариант традиционной лестничной конструкции характеризуется очень высокими показателями прочности и внешней привлекательностью, а также довольно прост в изготовлении своими руками при минимальных строительных навыках и стандартном наборе инструмента.

Тетива как основание лестничной конструкции

Понять, что такое тетива лестницы, совсем просто, достаточно взглянуть на торец изделия. Данный элемент представляет собой опорную балку с пазами определенных размеров, в которые затем будут монтироваться ступени. По мнению большинства опытных строителей, именно тетива отвечает за прочность и долговечность маршей.

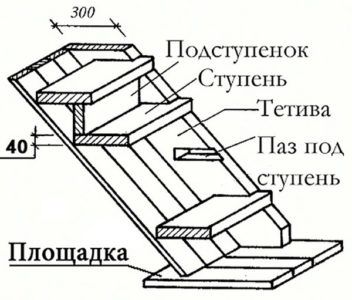

Тетива служит своеобразным основанием лестничной конструкции. Ниже на фото показаны внешние различия двух популярных вариантов крепления ступенек (на тетиве и на косоуре).

Лестница на тетивах и косоурах
Как видно, косоур – это кривая балка, которая закрепляет ступени снизу. Чтобы повысить прочность такой фиксации, делаются специальные пропилы. Этот вариант лучше всего подходит для небольших помещений, так как отличается большой несущей способностью и экономит свободное пространство. Лестничные пролеты на тетивах более массивные, но благодаря особенностям конструкции, они просты в изготовлении и абсолютно безопасны в эксплуатации.

Обратите внимание, что есть разные виды тетивы для лестниц: прямые, изогнутые, спиральные. При выборе следует учитывать эксплуатационные характеристики будущего марша.

Материал и габариты

Первый этап предполагает выбор пиломатериалов в соответствии с установленными габаритами будущей конструкции. Для этого заранее составляется план строительных работ и создается проект. В конечном итоге у вас должна получиться цельная балка без сращивания. Для изготовления основания лестничной конструкции могут использовать различные породы древесины, металл и железобетон.

Статья по теме: Чем отделать лестницу в доме: выбор облицовочного материала |+65 фото

Предпочтительным материалом для самостоятельного изготовления лестницы является дерево, породы используются самые разные:

• Хвойные породы древесины, такие как сосна, кедр или ель. Это бюджетные и надежные варианты. Но главным минусом подобных материалов является постепенное выделение смолы, которая может помешать равномерному окрашиванию и последующему лакированию пролета.

• Лиственные породы древесины, такие как вишня, бук и дуб. Это наиболее оптимальный вариант. Самыми надежными считаются изделия из дуба, они также не требуют специального ухода. При бережной эксплуатации такие лестницы прослужат вашей семье несколько десятков лет.

Если вы только планируете производство лестничной конструкции, то определить длину тетивы можно на основании лестничного пролета. Ширина тетивы должна быть около 30 см, толщина — 4-5 см.

Разметка тетивы

Далее следует провести разметку основания лестничного пролета, учитывая фактическое количество ступеней (в большинстве случаев оно меньше расчетных показателей).

Разметка может проводиться двумя способами:

• с применением строительного уголка или линейки (велика вероятность погрешности);

• использование специального шаблона.

В начале работ особенно важно определиться с предпочтительным вариантом расположения ступеней по отношению к основанию конструкции.

Вы можете остановиться на классическом способе разметки – без опорной линии (тогда паз остается открытым), либо сделать гнезда закрытыми (то есть воспроизвести опорную линию на расстоянии 4-5 см от края заготовки). Оба метода отлично подходят для самостоятельной сборки лестницы, поэтому выбор того или иного варианта зависит лишь от ваших личных предпочтений.

Вариант изготовления пазов в тетивах

На видео: разметка тетивы своими руками.

Стоит отметить, что при изготовлении деревянной лестницы своими руками необходимо знать, как избежать расхождения тетив. С этой целью применяют определенные крепежные элементы.

К числу фиксаторов для тетивы можно отнести:

• Металлические тяжи с клиньями. Они надежны, долговечны, не подходят для компактных конструкций.

• Деревянные тяжи с клиньями. Такие элементы быстро подаются износу, зато просты в производстве.

• Винтовые тяжи с фиксацией на гайки. Считаются оптимальным вариантом для скрепления тетив.

Сборка лестницы (варианты скрепления тетив)

Расчет

Делая расчеты для проекта будущего изделия, следует учитывать следующие особенности лестничной конструкции:

• угол наклона марша должен находиться в пределах 30-40 градусов;
• глубина ступенек не должна быть меньше 30 см;
• высота ступней в среднем равняется 20 см.

Расчет параметров отдельных составляющих лестницы производится по формуле, в основе которой лежит длина шага. Средняя длина человеческого шага составляет 63 см, при применении формулы мы получаем такие результаты: 63±3 см (2 высоты ступени + глубина ступени).

Крепление и установка тетивы

После того как были сделаны все необходимые замеры и проведены расчеты готовой конструкции, начинается непосредственно процесс изготовления маршевой лестницы. Перед этим необходимо приобрести все материалы и инструменты, которые могут понадобиться в процессе работы.

Статья по теме: Лестница на чердак: какую лучше выбрать и как самостоятельно установить?

Для крепления и установки тетивы потребуются такие приспособления, как:

• молоток с резиновым наконечником;
• электрический лобзик и дрель;
• ручной фрезерный станок;
• рулетка, линейка;
• строительный уровень и угольник.

Если вы собираетесь крепить тетиву у стены, а это лучший вариант из возможных, то необходимо заранее измерить пристенную балку и произвести отпил нижней части. Это позволит тетиве ровно лечь на плоскость пола. В результате совершенных действий она будет опираться на поперечную балку проема, что повысит прочность всей конструкции.

Чтобы лучше понять, как сделать подгон тетивы к стене, посмотрите видеоролик, где наглядно показывается весь процесс.

На видео: установка тетивы к стене на упор.

При изготовлении лестницы своими руками самым сложным остается вопрос — как крепить ступени и делать их подгонку к тетиве лестницы. Чтобы не допускать ошибок на этом этапе работ, рекомендуем вам воспользоваться следующей инструкцией:

1. Собирается марш, после чего он кладется таким образом, чтобы тетива оказалась внизу. Далее необходимо провести ровную линию по внутренней стороне верхней ступени и подступенка.

2. Делается еще одна линия от задней части фризовой проступи до уровня плинтуса (чаще всего ее длина составляет 7,5-8 см).

3. Следующее действие предполагает снятие верхнего подступенка (и помните, что установка ступеней проводится только по окончании всех подгонов).

4. Если вы крепите тетиву по линии пола, то на этом этапе отметьте линию параллельную нижней проступи, по ней будет отпиливаться низ балки.

5. Непосредственно перед установкой лестницы специалисты рекомендуют сделать выемку на опорной стойке (это позволит основанию плотно насаживаться на верхнее перекрытие).

Обратите внимание, что процесс монтажа лестничной конструкции с гнутыми тетивами несколько отличается. Перед началом строительных работ рекомендуем вам изучить особенности крепления ступеней и посмотреть видеоролик ниже.

На видео: особенности установки винтовой лестницы на тетивах.

Расчет лестницы из металла

Главный результат работы данного калькулятора:

1. Информация, необходимая для изготовления тетив и опор
2. Информация, необходимая для изготовления ступеней

Согласно этой информации, изготавливаются детали, из которых собирается конструкция, а также выполняется расчет каркаса железной лестницы.

Все остальные чертежи показывают конечный вид конструкции: после состыковки тетив, опор и ступеней друг с другом.

Особенностью данного калькулятора является реализация двух функций:

1. Оценка удобства лестницы;
2. Корректировка конструкции лестницы.

Оценка удобства лестницы осуществляется по трём критериям:

1. Соответствие конструкции средней длине шага. В соответствии с этим критерием, сумма глубины ступени и двух высот должна равняться средней длине шага. Средняя длина шага человека — 63 см.
2. Глубина ступени. Комфортная глубина ступеней — от 28 см. При заданной длине проёма, регулировать глубину ступени можно изменением выступа. Расчет ступеней металлической лестницы осуществляется благодаря удобному калькулятору.
3. Угол наклона лестницы. Оптимальный угол наклон лестницы — от 30° до 40°. При углах наклона от 20° до 30° и от 40° до 45° уровень комфорта перемещения между этажами существенно снижается. Углы наклона, выходящие за указанные выше пределы, могут существенно повлиять на скорость перемещения между этажами и уровень безопасности лестницы, а также количество металла, используемого в работе.

По результатам оценки конкретной конструкции выдаётся показатель уровня удобства по каждому из критериев, а лестнице присваивается общий уровень удобства. Калькулятор расчета металлической лестницы онлайн оценивает, соответствует ли лестница общеизвестным критериям удобства, но всегда надо помнить, что Ваша лестница в Вашем доме должна максимально эффективно служить Вашим целям. И если, в соответствии с этими целями, Вам необходимо построить самую нестандартную лестницу в мире, ещё и своими руками — дерзайте.

Если есть необходимость улучшить конструкцию лестницы, калькулятор выдает совет, как это сделать:

1. Уменьшить/увеличить количество ступеней;
2. Увеличить выступ ступеней (если глубина ступеней недостаточная для комфортной ходьбы);
3. Уменьшить/увеличить длину проёма.

После проведения корректировки конструкции, нормируемые параметры станут ближе к идеалу, но, возможно, подобную корректировку придётся проводить ещё несколько раз.

Изготовление лестницы на тетиве своими руками

Одномаршевая деревянная лестница
Лучшим материалом для изготовления лестницы на является дерево. Это наиболее экологичный, дешевый и простой в применении материал. Построить деревянную лестницу на тетивах сможет даже начинающий столяр. Перед тем, как приступить к изготовлению конструкции, необходимо выбрать наиболее подходящий вариант для вашего помещения. Существуют несколько моделей лестницы на тетиве:

• приставная со стеновым креплением (для загородного дома и дачи);
• складная модель (чердачная), где в качестве соединительных элементов применяются каретки, петли и прочие крепежные элементы;
• винтовая, где тетива лестницы монтируется с наружной стороны;
• маршевая.

Одномаршевая лестница считается самой простой конструкцией. Ее строят как на косоурах, так и на тетиве. Для изготовления одномаршевой модели необходимо тщательно выбирать пиломатериалы. Длина и ширина брусьев должна быть такой, чтобы при изготовлении тетивы не понадобилось сращивание. Оно ослабляет прочность конструкции и лестница может рухнуть под своим весом.

После выбора модели лестницы строители производят расчет необходимого количества ступеней, их размер и частоту. Сделать это можно с помощью строительного онлайн-калькулятора. На этапе подготовки также определяется полезная ширина марша. Она рассчитывается «в просвете», то есть между поручнем и стеной.

Определившись с параметрами конструкции, установщики переходят к нанесению разметки. На заготовленных брусьях зеркально отмечают линии будущих пазов. Точки на должны максимально совпадать. В противном случае, ступеньки не встанут в пазы ровно. Пазы вырезаются на внутренней части тетивы с помощью фрезера. Глубина каждого не должна превышать 2 см.

Поэтапная сборка лестниц на тетивах.

В каждое углубление вбивается проступь – горизонтальная часть ступени. В зависимости от ширины ступени 80, 100, 120 см подбираются доски толщиной 4, 5, 6 см. В зависимости от проектного плана к проступи может быть прикреплен подступенок (высота шага). Части ступени могут быть соединены с помощью паза, шурупов, крепежей, либо треугольной рейки и клея.

Примеры стыковки частей ступеньки

После того, как все ступени будут установлены на одну из тетив, с другой стороны прижимается вторая. Строители подбивают ее с помощью деревянного молотка, чтобы вогнать все проспупи в пазы.

Между собой могут быть соединены дополнительными крепежными конструкциями – тяжами. В зависимости от предполагаемой нагрузки на лестницу строители выбирают стальные, деревянные или винтовые тяжи. Металлическое крепление препятствует раздвиганию боковин, поэтому устанавливается в начале, середине и конце марша. Деревянные тяжи вбиваются через каждые 5 ступеней.

Монтаж тяжей в пролете лестницы.

Готовое изделие поднимают к потолку и крепят к опорным и несущей балкам. На заключительном этапе к лестнице крепятся перила и балясины.

Разметить тетиву лестницы

Следующая немаловажная операция при строительстве лестницы в доме – это расчет тетивы (или косоура) лестницы. Заготовку тетивы – хорошо высушенную доску из древесины лиственницы или ели сечением 50 на 300 мм – я расположил на козлах, чтобы удобней было работать с ней.

Размечал заготовку при помощи большого столярного угольника, приступая с верхнего конца тетивы. Поэтапно отмеривая от близкого к себе края доски ширину проступи каждой ступени и высоту подступенка, прочерчивал две взаимно перпендикулярных линии. Так, я проделал разметку для всех 14 ступеней. Высоту последней ступени я уменьшил на толщину доски, из которой будут сделаны ступени. В противном случае нижняя ступень будет выше остальных на эту толщину.

Вырезаются проступи и подступенки в тетиве деревянной лестницы

Убедившись в точности и правильности разметки, я вырезал проступи и подступенки. Учтите, что эта операция требует особую аккуратность. Любой, даже самый незначительный «перерез» за пределы разметки может нарушить несущую способность и прочность лестничной тетивы. Поэтому распиловку я делал в два приема. Сначала пропиливал дисковой пилой. Затем электро-лобзиком либо ручной пилой доводил до точности линии разметки. Ступени раскраивал из хорошо высушенной сосновой доски с сечением 50 на 250 мм.

Тетива лестницы может быть с брусками под доску ступени. Иногда так проще чем вырезать, но нужно не забывать о прочности саморезов, черные не рекомендуются

Металл и стекло в конструкции лестниц

Впечатление невесомости производят лестницы, выполненные из современных материалов. Чисто металлические конструкции встречаются не слишком часто. Модели из полированной стали, особенно в сочетании со стеклом очень технологичны и хорошо впишутся в концепцию архитектуры хай-тек. Прозрачная лестница со стеклянными ступенями и ограждением из полированной стали — идеальный вариант для такого технологичного интерьера. При этом достаточно часто стойки перил и поручни изготавливают из трубной нержавеющей стали, а в качестве продольных элементов ограждения используют тонкие металлические тросы. Конструкция кажется чрезвычайно хрупкой, почти невесомой, однако по надежности такие модели ни в чем не уступают классическим. Чтобы не поскользнуться, на стеклянные ступени наносят абразивным материалом специальные полосы, повышающие коэффициент трения.

Лестница на металлических косоурах

Металл — самый прочный материал для лестниц. Ступени, подвергающиеся наиболее жесткой эксплуатации, изготавливаются из стали (профилированный прокат) и чугуна (фасонное литье). Ограждения из металла зачастую используются как элемент лестницы из дерева, камня, керамики или стекла. Основные варианты ограждений — это ковка из черного металла, гнутый полированный профиль или труба из нержавеющей стали или латуни. Более редкие и дорогостоящие варианты — литье из цветных металлов, а также сочетания «металл-стекло», «металл-керамика». Самые дешевые ограждения — арматурный прокат, пруток, сетка.

Лестницы из стекла

Стекло изготовленное по технологии многослойной склейкив основном применяетсядля изготовления лестничных ступеней. Два или более слоев стекла соединяются между собой полимерным материалом. Промежуточный слой полимера является армирующим элементом и придает конструкции особую прочность. Для производства цветного стекла в жидкий полимер добавляют колерующие добавки. Для безопасности передвижения на стеклянные ступени рекомендуется укладывать ковровые покрытия, монтировать вставки из резины или любых других не скользящих материалов. Также на стеклянные ступени могут наноситься абразивными материалами специальные полосы, повышающие коэффициент трения.

Натуральный камень и керамика в оформлении лестниц

Высокая износостойкость, прочность, непревзойденные декоративные возможности являются достоинством моделей, изготовленных с применением натурального камня. Ограждения из такого материала сейчас делают достаточно редко, и натуральный камень часто заменяется искусственным или керамической плиткой. Для облицовки ступеней, как правило, применяется плитка-ступень, фигурный карниз, подступенок и плинтус. Не рекомендуем самостоятельно производить укладку этих деталей. Процесс не только трудоемок, но и требует больших профессиональных навыков.

Лестницы из натурального камня

При работе с натуральным камнем необходимо хорошее чувство меры. Не стоит сооружать из камня всю конструкцию и ограничиться ступенями и отдельными декоративными элементами. Каркас конструкции чаще всего выполняется из металла, бетона или железобетона.

Из всех пород наибольшее распространение получили гранит и мрамор, причем последний заметно капризнее. Мрамор легко царапается, впитывает различные агрессивные жидкости. Для укладки мрамора не стоит применять обычный цементный раствор или клей для керамической плитки, та как через некоторое время на поверхности камня появятся неустранимые пятна.

Керамика в отличие от натурального камня, более прочна, устойчива к химическому воздействию и истиранию. Лучше выбирать не скользкую матовую плитку.

В последнее время на рынке появились новые изделия — монолитные ступени из керамогранита. Такие ступени более эстетичны, и их можно монтировать без предварительного выравнивания бетонного основания. Для укладки рекомендуется использовать специальный клей для керамогранита.

Типы конструкций по области применения

Лестницы, применяемые в промышленном и жилищном строительстве, выполняются из железобетона. Они изготавливаются в заводских условиях, так как выполнить расчет арматуры, сварить арматурный каркас, подготовить бетон и соблюсти технологию укладки и пропарки бетона в домашних условиях практически невозможно. Вариант их изготовления в домашних условиях больше подходит для дворовых лестниц. Для отделки бетонных лестниц применяют полированные мраморные плиты, полированный гранит, мозаичное покрытие, бетон с открытым слоем гравия, керамическая и глазурованная плитка.

Для изготовления дворовых лестниц могут применяться следующие материалы:

• Метал, который покрывается антикоррозийным составом.
• В некоторых случаях используется строительный кирпич, дерево.
• В случае использования древесины, необходимо дополнительно применять защитные покрытия.

Главная особенность наружных лестниц — подверженность неблагоприятным атмосферным воздействиям, а также сезонным механическим колебаниям грунта. Поэтому при сооружении наружных лестниц необходимо конструктивное усиление лестницы, применение защитных покрытий, надежная гидроизоляция. Также необходимо подумать о безопасности ступеней в холодное и дождливое время года. Для уменьшения скольжения поверхности ступеней выполняют рифлеными либо шероховатыми, прикрепляют полоски не скользкого материала на край ступени или оборудуют устройством подогрева для таяния льда.

Лестницы, применяемые в жилых помещениях внутри здания при малоэтажном строительстве, часто выполняются из дерева или из металла. Обработка стали в домашних условиях предполагает наличие специального инструмента и оборудования, которое не всегда есть под рукой. Древесина же, в отличие от металла, легко обрабатывается и при правильном использовании лакокрасочных материалов дает дополнительный декоративный эффект. Кроме того, в изделиях из дерева проще производить соединение деталей.

Как смонтировать ступеньки

Варианты сочленение тетива.

Сами ступени к тетивам присоединяют, врезая их в балку или монтируя на опорные элементы. Это уголки или бруски, которые привинчиваются к балке шурупами по линии проступи, горизонтальных частей ступенек. Проступи аналогично крепятся к опорам шурупами. Можно сделать лестницу со ступенями, врезанными в тетиву, в которой выполняют пазы одинаковой (2 см) глубины с некоторым отступом от верхнего края, затем в них вставляются проступи с подступенками. Иногда, используя простейший способ, ступени крепят, привинчивая шурупами в торец с внешней стороны доски.

Надежной и устойчивой получится лестница, если ее тетивы состыковывают на балясинах. Тогда балка состоит из участков, которые при помощи выступов крепятся в пазы балясин. При этом нагрузки с верхних частей тетив перераспределяются на оградительные столбики, и при использовании вся лестница, включая тетивы, ступеньки и балясины, превращается в единую, взаимосвязанную систему.

Как сделать и установить тетиву для лестницы своими руками

Сложность самостоятельного изготовления и монтажа тетивы зависит от типа лестничной конструкции, которую предполагается сооружать, а также столярных навыков мастера. Самой простой является прямая, одномаршевая лестница. С ее изготовлением и монтажом может справиться даже новичок.

Вся работа по изготовлению и сборке конструкции включает в себя несколько этапов:

• Подготовка необходимого столярного инструмента и расходных материалов;
• Подбор основного материала, из которого будет изготавливаться обрамление ступеней;
• Проведение расчетов геометрии изделия и линий, подлежащих срезу под пазы;
• Изготовление тетивы;
• Установка опорного элемента.

Для получения качественного итога работ, необходимо точно следовать рекомендациям и произвести точные расчеты.

Какие инструменты понадобятся

Для работ по изготовлению и монтажу тетивы потребуются такие инструменты и материалы:

• Цельная древесина;
• Дрель;
• Металлические тяжи с гайками;
• Карандаш;
• Линейка-угольник;
• Лист фанеры;
• Резиновая киянка;
• Фрезеровочная машина.

Для монтажа тетивы понадобится резиновая киянка

Для закручивания гаек потребуется ключ соответствующего размера.

Выбор материала

Для изготовления тетивы для лестницы чаще всего используется древесина. Основными видами деревьев, обладающими подходящей прочностью, являются:

• Сосна;
• Кедр;
• Пихта;
• Ольха;
• Бук;
• Дуб;
• Ясень;
• Лиственница;
• Осина.

При выборе пиломатериала следует учитывать вид древесины, из которого будут изготавливаться ступени и перила. Если проступи и опорные элементы лестницы вырезаются из дорогих сортов деревьев, для создания тетивы необходимо использовать только тот же материал.

Древесину для изготовления тетивы необходимо подбирать так, чтобы материал был цельным и не нуждался в наращивании.

Расчеты

Конечно же чертеж будущей конструкции можно изготовить самостоятельно и вручную просчитывать все размеры деталей. Однако более надежно проводить расчеты габаритов деревянной лестницы, используя специальный калькулятор. Согласно выбранному типу лестничной конструкции, программа вычислит оптимальные размеры тетивы.

При самостоятельных просчетах следует учитывать, что оптимальная ширина тетивы составляет 4-6 см. Длина изделия зависит от высоты помещения и угла подъема лестничной постройки. Оптимальный размер высоты обрамления составляет 30 см. Расстояние между тетивами зависит от размеров ступеней. А вот пазы под них должны иметь глубину в 1,5-2 см.

Изготовление

В том случае, когда шаблоны готовы, изготовление для лестницы тетивы занимает немного времени. Из приготовленной древесины вырезается две заготовки подходящего размера. На древесину накладывается шаблон, который необходимо выровнять по нижнему краю тетивы. После этого, через отверстие в шаблоне на основной рабочий материал переносится разметка пазов.

Стоит учитывать, что все монтажные отверстия в тетивах должны быть симметричны и зеркальны. Потому при работе со второй тетивой может использоваться тот же шаблон, однако в зеркальном виде.

Работа с тетивой для лестницы

Пазы прорезаются в древесине с помощью ручного фрезеровочного станка. Для создания ровных пазов одинаковой глубины, прорезать монтажные отверстия рекомендуется в 2-3 подхода.

Отверстия для установки тяжей также изготавливаются до начала сборки конструкции. Для их изготовления используется дрель со сверлом по дереву, диаметр которого соответствует сечению тяжей.

Монтаж

При монтаже лестницы у стены, в первую очередь к ней прикручивается одна тетива. После этого в ее пазы вставляются ступени. С обратной стороны ступени входят в пазы второго обрамления.

Если лестница не будет касаться стен, перед установкой лестницы в отведенное для нее место, выполняется сборка тетивы и ступеней. Для удобства монтажа один из элементов укладывается на пол, пазами вверх. В отверстия для фиксаторов сразу вводятся тяжи и слегка прикручиваются с края гайками.

В каждый из пазов вставляется проступь, а при использовании подступенников, и эта деталь конструкции. Для полного вхождения торца ступеней в монтажные отверстия, проступи слегка простукиваются киянкой. После этого на ступени и тяжи насаживается вторая тетива. Все ступени аккуратно вводятся в соответствующие пазы и аккуратно простукиваются киянкой. Когда все ступени будут зафиксированы, на тяжах затягиваются гайки. После этого готовая конструкция поднимается с пола и устанавливается в необходимом месте.

Изготовление и крепление деревянных косоуров для лестниц своими руками

Своими руками — Как сделать самомуКак своими руками сделать двухмаршевую лестницу на второй этаж фото чертежиДвухмаршевая лестница на второй этаж своими руками

Для изготовления косоура лестницы своими руками понадобится ровная доска толщиной не менее 40 мм и шириной не менее 300 мм.

При создании прямолинейных лестничных маршей, которые имеют одинаковые косоуры, для обозначения вырезов под ступени рекомендуется использовать трафарет. Его можно самостоятельно сделать из небольшого листа фанеры и двух деревянных реек. От угла листа фанеры нужно отмерить расстояния, соответствующие ширине проступи и высоте подступенка.

Полученные точки следует соединить прямой, по которой с обеих сторон листа будут установлены и скреплены гвоздями рейки. Далее с помощью данного трафарета в косоуре необходимо разметить и вырезать соответствующие пазы.

При изготовлении лестниц с забежными деревянными ступенями косоуры с двух сторон конструкции будут иметь разную форму. В таком случае вырезы должны быть размечены по размерам каждой ступени. При этом следует помнить, что высота подступенков остается прежней, зато наблюдаются изменения в ширине проступи, следовательно, меняется и угол наклона лестницы. С ее внутренней стороны располагают ступени с узкой частью проступи, а с внешней стороны — с широким ее участком.

С внутренней стороны конструкции подъем будет более крутым, чем с внешней, но при этом косоуры лестницы по-прежнему будут параллельны друг к другу, изменения коснутся только длины запила, от которой зависят размеры проступи ступени. Шаблон для разметки должен иметь подвижные направляющие. К тому же его необходимо перенастраивать каждый раз при разметке очередной забежной ступени.

Если запилы в косоурах будут слишком глубокими, что приведет к ослаблению конструкции лестницы, рекомендуется установить под ступенями три или четыре косоура. Количество косоуров необходимо увеличить и в том случае, если в качестве проступей используются тонкие доски. Это нужно для того, чтобы не допустить их прогиба под воздействием эксплуатационной нагрузки.

Для изготовления ступенчатых косоуров проблематично подобрать достаточно широкие, прямые и без сучков доски, поэтому можно воспользоваться другим вариантом.

Поверх косоура рекомендуется установить дополнительные деревянные элементы — кобылки, на которых нужно закрепить детали ступеней.

Для прочности крепления кобылок к косоурам деревянной лестницы рекомендуется использовать более сложную схему, согласно которой в косоуре нужно выпилить небольшой вырез и выбрать кобылки сложной формы. Кроме того, для крепления кобылок на косоуре можно воспользоваться шкантами и клеем.

Проступи и подступенки рекомендуется соединять с использованием шурупов и клея, так как гвоздевое соединение со временем становится слабее. Крепление проступи и подступенка производится с помощью шурупов, дополнительной треугольной рейки или в паз. Также для соединения деревянных частей лестницы рекомендуется применять различные накладные планки и металлические уголки. Надежность и прочность соединения обеспечивается безгвоздевым соединением — с использованием деревянных нагелей.

Далее вы узнаете, как сделать центральный косоур для деревянной лестницы.

Пошаговая установка своими руками

Комплектующие

Для сборки такого вида лестницы потребуются следующие комплектующие.

• Больцы. Производители выпускают довольно широкую номенклатуру этих изделий. Предпочтение следует отдавать тем, которые не только закрепляют ступени, но и позволяют настроить ее высоту. Одна из многочисленных разновидностей показана на рисунке 1.
• Стойки перил (балясины), изготовленные из древесины и нержавеющего металла.
• Поручни.
• Ступени. Они могут быть выполнены из различных материалов – дерево, металл, камень, стекло.

Ступени, выполненные из твердых пород дерева, должны иметь как минимум 60 мм толщины. Применение мягких пород нецелесообразно вследствие того, что с течением времени они деформируются. Для стеклянных ступеней применяют закаленный материал или акриловое стекло.

Необходимые инструменты

Для сборки лестницы нет необходимости в использовании какого-либо специального инструмента. Для сборки больцев необходимо лишь несколько гаечных ключей. Для работы со стеной потребуется перфоратор, который необходим для подготовки отверстий для крепежа.

Расчеты

Расчет длины марша

Традиционный лестничный марш может включать от трех до шестнадцати ступенек. Если их будет менее трех, то, скорее всего, получится просто высокий порог. Если ступеней будет больше шестнадцати, то подъем по этому маршу будет значимой кардионагрузкой.

Размер марша и количество ступеней определяется методом его опирания на площадку, предназначенную для него. Ширина лестничного марша обеспечивает пропускную способность изделия и напрямую зависит от требований пожарной безопасности. В требованиях СНиП указано, что для зданий в один этаж минимальный размер должен составлять 800 мм. Ширина не должна изменяться на всей длине марша.

При устройстве многомаршевых лестниц возникает необходимость в обустройстве промежуточной площадки. Ее минимальная ширина не должна быть менее 1200 мм, а длина 1300 – 1400 мм.

Производители выпускают ступени с шириной 250, 300, 400 мм. При самостоятельном изготовлении лестниц имеет смысл придерживаться этих размеров.

Расчет ступеней

В соответствии с требованиями СНиП, минимальная ширина проступи не должна быть менее 200 мм. Если под размещение лестничного марша выделено довольно места, то допустимо изготовление проступи шириной порядка 300 мм.

Высота подступенка должна иметь высоту в 150 мм. Такие размеры принято считать оптимальными.

При большем размере проступи, человек может сбиться с шага, а если меньше, то ходить по такой конструкции будет неудобно и опасно.

Порядок монтажа

В качестве примера рассмотрим случай, когда необходимо построить лестницу, ступени которой буду закреплены одним концом к перилам. Другой конец будет установлен или на тетиву, или непосредственно к стене. Эта работа проводится в несколько этапов.

1. Необходимо спроектировать размер и форму тетивы. Для этого необходимо на бумаге нарисовать ее будущий контур. При этом необходимо учесть угол наклона лестничного марша. Он может лежать в заранее определенных пределах.

Определение формы тетивы: отрезки между точками 1-5, в рамках которых угол наклона не меняется.

Угол можно выбрать из справочных таблиц. На рисунке 4 указаны оптимальные углы наклона в зависимости от назначения лестницы. В этой же диаграмме указаны и оптимальные размеры ступеней. На основании полученных данных можно отрисовать эскиз тетивы.

Рисунок 4. Рекомендуемые углы наклона.

2. После изготовления тетивы необходимо установить ее на место. Ее можно прикрепить к стене с помощью дюбелей.

3. Монтаж балясин. Это несущий элемент конструкции, принимающие на себя практически половину массы самой лестницы и людей на ней. Если их устанавливать в перекрытие из бетона, то необходимо использовать или закладные детали или анкера. Установка допустима еще на стадии изготовления перекрытия.

4. Установка поручня. Необходимо установить на балясины. Он будет выступать в качестве опоры для больцев.

5. Сборка лестничного марша. Сборку начинают с нижней ступени. Для повышения жесткости конструкции, ее устанавливают не только на больцы, но и на стойку. После этого устанавливают вторую ступень. На рисунках 5-6 показана схема крепления больц и ступеней.

Рисунок 5.

Рисунок 6.

Применяемые больцы могут иметь разную конструкцию, но принцип их установки один и тот же. Фиксация больцев, обеспечивающих жесткость всей конструкции, выполняется при помощи контргайки.
